CAN总线控制八路大继电器模块使用说明书

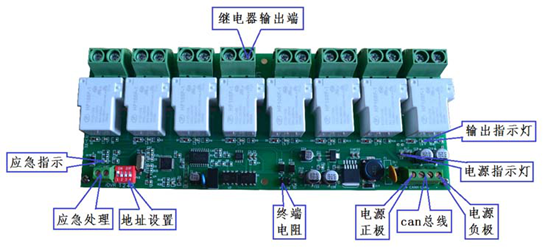

一、产品实物图

二、功能介绍

1、模块尺寸：225mm*86mm*27mm，安装孔尺寸：219mm*76mm，

安装孔直径3.5mm

2、供电电源：默认DC12V1A

3、触点容量：AC220V30A，DC30V30A

4、输出指示：八个继电器的输出有八个输出指示灯，随时看到继电器的当前状态

5、通信协议：采用信科电子协议通信，CAN总线通讯接口，波特率9600，8个数据位，一个停止位，无校验位。每个数据帧包含8个字节。双向传送数据，数据中含有校验和字节，若数据校验和出错，数据将被丢弃，从而彻底避免因为干扰带来的误动作，确保稳定。(具体说明请参看继电器板通信协议说明）

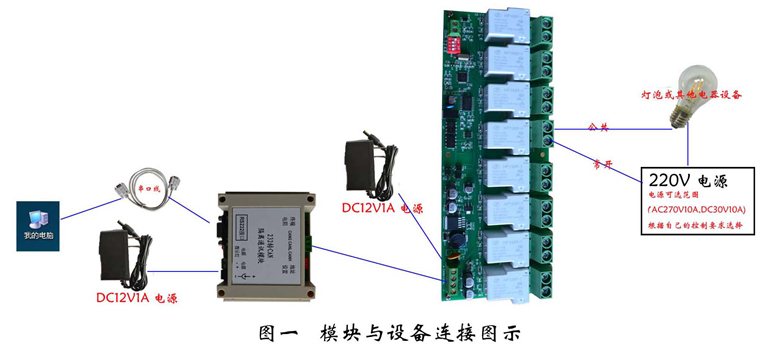

三、模块连接图示说明

四、继电器接法简要说明

如果把继电器简单的当作开关使用时，可以按下图所示方法接线即可（下图以灯泡为示例）！

继电器动作时电路公共触点和常开触点导通，灯泡就亮了。切记绝对禁止继电器的两个端子上同时接火线和零线！！！为保证人身安全绝对禁止带电操作！！！

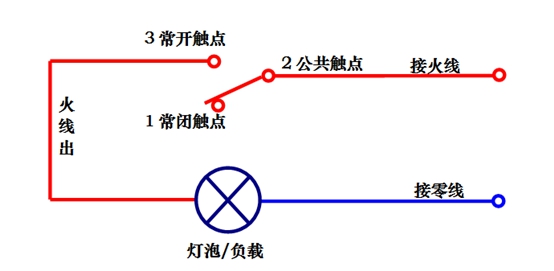

图二继电器接法示意图

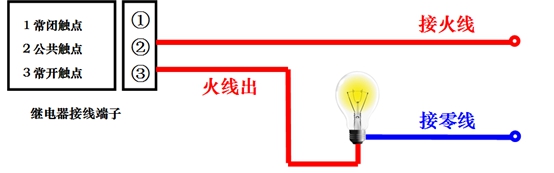

图三继电器接法电路原理图

五、控制方法

1.电脑直接控制4路输出

首先要下载相应的控制软件（软件下载）

如上图（图一）所示，连接好硬件设备

2.通过外接输入设备控制4路输出

首先要对模块进行编程设置（编程软件下载）

如上图（图一）所示，连接好硬件设备；

编程方法查看2.0内核软件使用说明，将编辑好的信息写入模块后，可以通过输入设备控制输出

（注意：模块只保留最后一次写入的信息）
