开关控制软件使用说明书
一、软件概览

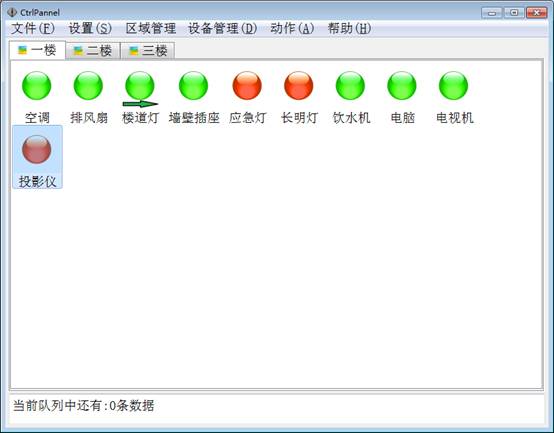

1、正常运行时的软件截图

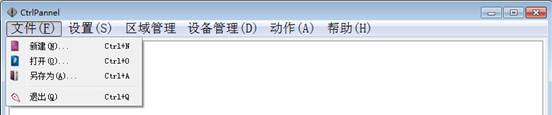

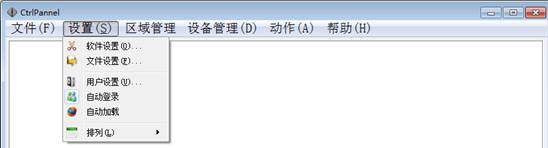

2、软件各级菜单图示
继电器显示的几种状态 |
||||
继电器断开状态 |
脱机继电器断开 |
|
||
继电器闭合状态 |
脱机继电器闭合 |
|
||
继电器状态未知 |
脱机继电器状态未知 |
|
二、使用方法

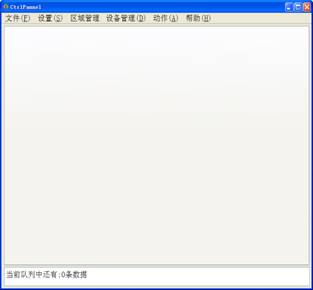

打开开关控制软件4.0,出现下图所示界面:

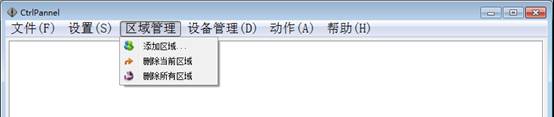

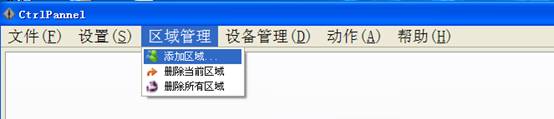

点击区域管理按钮添加区域,操作如下所示:
区域名称自定义

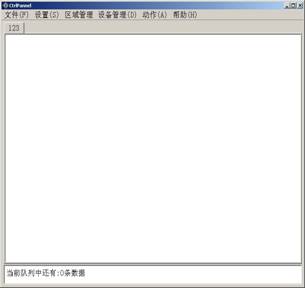

单击OK键,确定

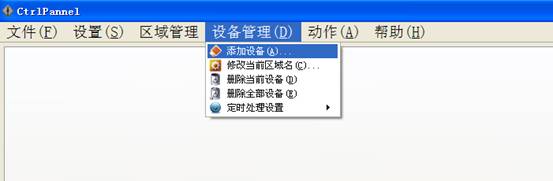

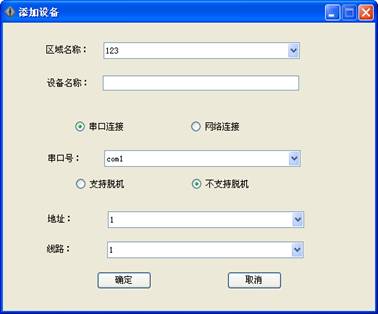

然后在当前区域里面添加设备,操作如下所示:
设备名称:就是受控的设备的名称,根据自己的实际情况填写
根据实际情况选择串口连接还是网络连接,串口连接要选择正确的串口号
根据实际情况选择支持脱机和不支持脱机,
地址默认是1
选择线路:本质含义就是继电器板上的第几个继电器,根据实际情况选择合适的线路。
四路继电器板,线路值1-4,代表对应的4个继电器;
八路继电器扳,线路值1-8,代表对应的8个继电器;
十六路继电器扳,线路值1-16,代表对应的16个继电器;
四入四出板,线路值1-4代表输出的4个继电器,线路值17-20代表四个开关量输入端;
八入八出板,线路值1-8代表输出的8个继电器,线路值17-24代表八个开关量输入端;
24路输入检测板,1-24代表24路开关量输入端。
串口不支持脱机
网络支持脱机

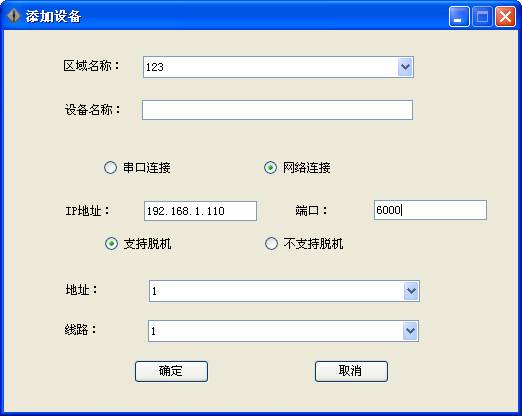

网络连接输入正确的IP地址,端口号,以实际为准
图标是红色代表对应的继电器为断开状态或者对应的开关输入为断开状态。
图标是绿色代表对应的继电器为吸合状态或者对应的开关输入为连接状态。
图标为灰色代表对应的继电器没有连接上,通信不畅通,有可能是设置不正确,也有可能是继电器板没有上电,还有可能是其他各种原因引起的通讯故障。
以下以串口4路不支持脱机设备为例

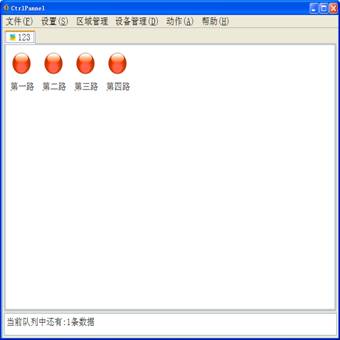

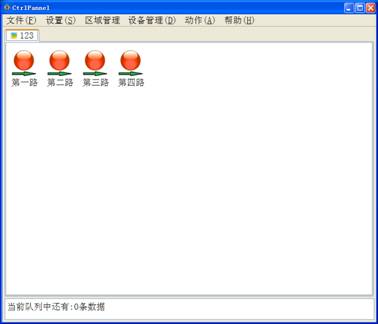

添加后的状态如下图所示:

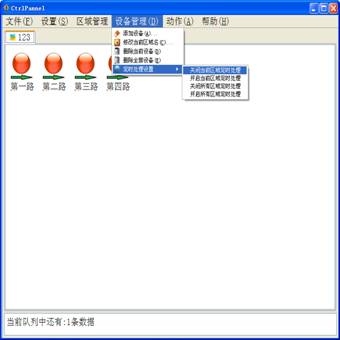

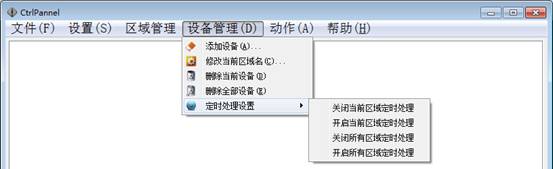

定时处理设置,关闭当前区域定时处理,操作如下所示:

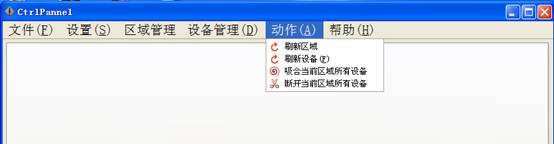

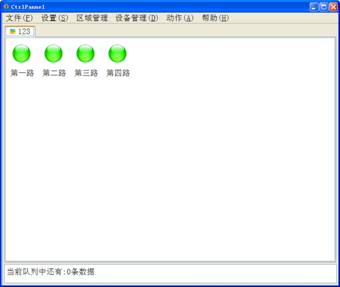

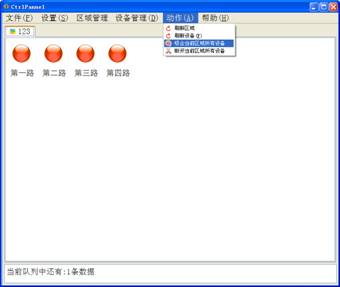

吸合所有设备(继电器),操作如下左图, 吸合后的状态如下右图

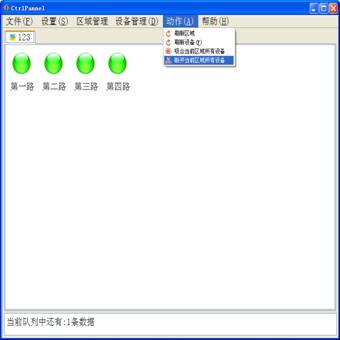

断开所有设备,操作如下左图,断开后的状态如下右图

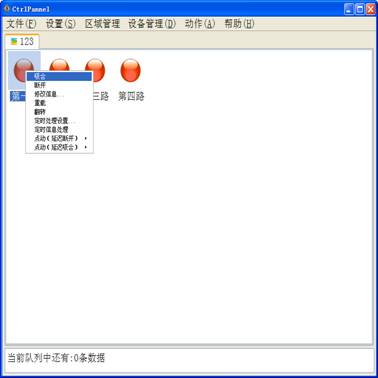

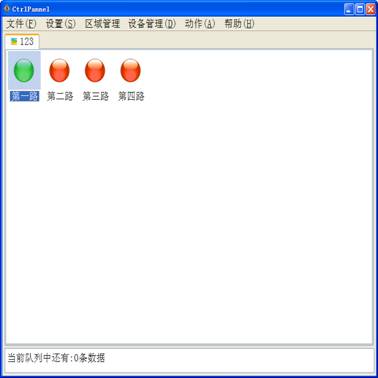

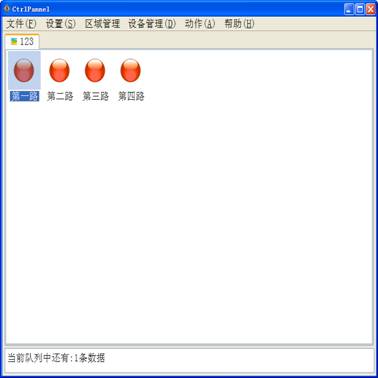

还可以吸合某一路继电器,右键点击,操作如下左图,吸合后状态如下右图

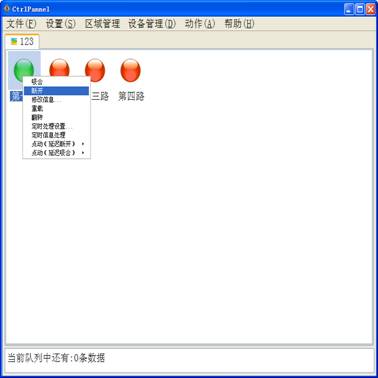

断开某一路继电器,操作如下左图, 断开后状态如下右图

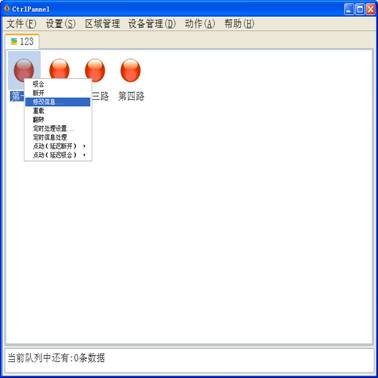

还可以设置某一路的信息修改,操作如下所示:

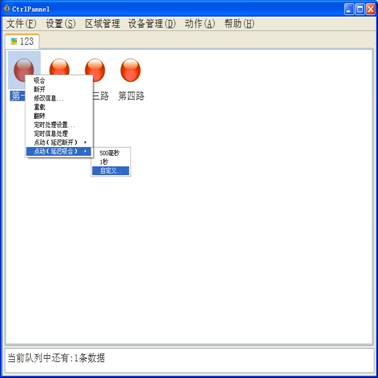

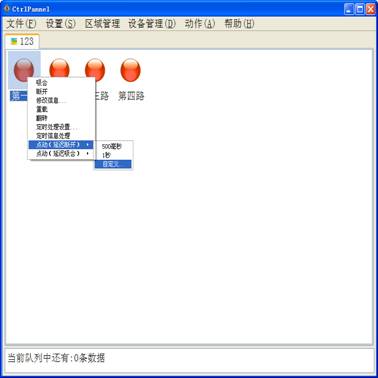

设置点动(延时吸合或延时断开),延时时间可以自定义,操作如下所示:
