信科电子继电器板通讯协议说明 V3

串口设置：

数据帧：

每个数据帧包含8个字节，依次是：

有回码指令说明：

数据头：
上位机发送：固定为 0x55

下位机返回：固定为 0x22
目标地址：
上位机发送：如果目标地址为1，则发送01,目标地址是多少就发送多少。

下位机返回：本机地址（当前模块的地址）
功能码：

上位机发送：主机发送的功能码告诉从机执行什么任务。

下位机返回：与主机（上位机）发送的功能码保持一致

数据内容：
上位机发送：四字节，先发送第一字节，然后第二，三，四字节

下位机返回：代表了本电路模块的当前状态。如果是继电器板，代表了当前继电器板继电器的状态；如果是输入检测板，代表了当前模块输入的状态。（第1字节代表第25-32路， 第2字节代表第17-24路，第3字节代表第9-16路，第4字节代表第1-8路）
校验和：

一字节，从第一个字节到校验和字节前所有数据累加所得结果（取后2位）。如果检测到校验和错误，则丢弃数据。

下位机收到需要应答的指令后立即回复应答，下位机收到不需要应答的指令，只处理指令，不回复应答。
功能码与对应的数据说明（数据为十六进制）：

功能码10：读取当前继电器板的状态（最多32路）

举例说明：在第2、5、10、13、15路吸合其余全部断开状态下，查询第5路继电器状态

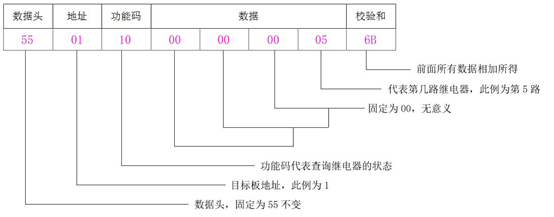

发送：55 01 10 00 00 00 05 6B

返回：22 01 10 00 00 52 12 97 （此回码指示的是第2、5、10、13、15路吸合，其余所有路断开的状态）

说明：查询状态时，无论发送查询的是第几路状态，返回的都是当前继电器板所有继电器的状态

功能码11：断开某一路继电器

举例说明：在1-8路全部吸合状态下，断开地址1第5路继电器

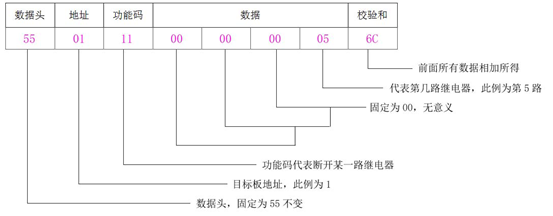

发送：55 01 11 00 00 00 05 6C

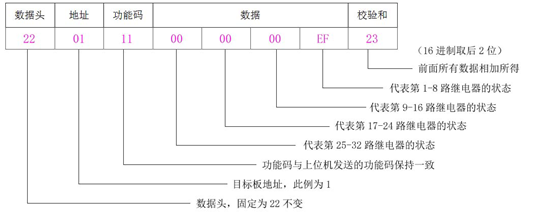

返回：22 01 11 00 00 00 EF 23    （此回码指示的是1、2、3、4、6、7、8吸合，其余所有路断开的状态）

功能码12：吸合某一路继电器

举例说明：在所有继电器全部断开状态下，吸合地址1第1路继电器

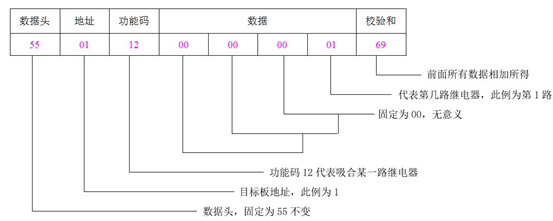

发送：55 01 12 00 00 00 01 69

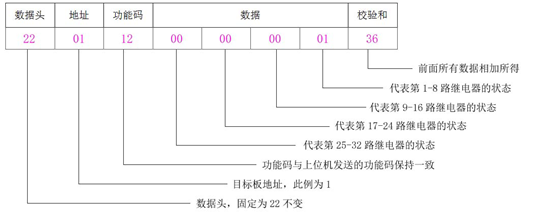

返回：22 01 12 00 00 00 01 36    （此回码指示的是第1路吸合，其余所有路断开的状态）

功能码13：命令执行

执行某一特定命令，根据用户需要设定。方法如下：

“1”代表吸合，“0”代表断开，从右向左依次代表第1路、第2路······

举例说明：用户想要设置第1、5、8、10、15、16路吸合，其余断开，那么首先产生一个二进制数据为“1100001010010001”，将这个二进制数据转换为16进制即为“C291”将这个16进制数字分为两部分，分别为“C2”和“91”，（“C2”代表9-16路、“91”代表1-8路），生成“55 01 13 00 00 C2 91 BC”，即完成这个命令执行的设置。

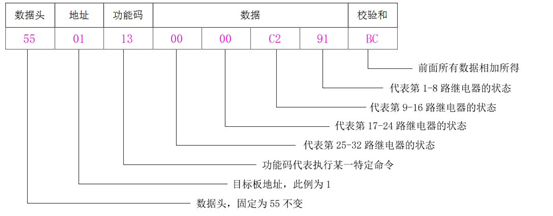

发送：55 01 13 00 00 C2 91 BC

返回：22 01 13 00 00 C2 91 89     （此回码指示的是第1、5、8、10、15、16路吸合，其余所有路断开的状态）

功能码14：断开多个继电器，可以是连续的几个继电器也可以是间隔不连续的几个继电器

“1”代表执行，“0”代表不执行，从右向左依次代表第1路、第2路······

举例说明：在1-16路所有继电器全部吸合状态下，用户想设置第2、6、7、9、12、15路组断开，那么首先产生一个二进制数字为“0100100101100010” 将这个二进制数据转换为16进制即为“4962”将这个16进制数字分为两部分，分别为“49”和“62”（其中“49”代表9-16路，“62”代表1-8路），生成“55 01 14 00 00 49 62 15”，即完成这个组断开命令的设置。

发送：55 01 14 00 00 49 62 15

返回：22 01 14 00 00 B6 9D 8A    （此回码指示的是第1、3、4、5、8、10、11、13、14、16路吸合，其余所有路断开的状态）

功能码15：吸合多个继电器，可以是连续的几个继电器也可以是间隔不连续的几个继电器

“1”代表执行，“0”代表不执行，从右向左依次代表第1路、第2路······

举例说明：在1-32路所有继电器全部断开状态下，用户想设置第1、5、9、13、17、23、29路组吸合，那么首先产生一个二进制数字为“10000010000010001000100010001”将这个二进制数据转换为16进制即为“10411111 ”将这个16进制数字分为4部分，分别为“ 10”、“41 ”、“11 ”和“11 ”（这4部分数据依次代表第25-32路、第17-24路、第9-16路、第1-8路），生成“55 01 15 10 41 11 11 DE”，即完成这个组吸合命令的设置。

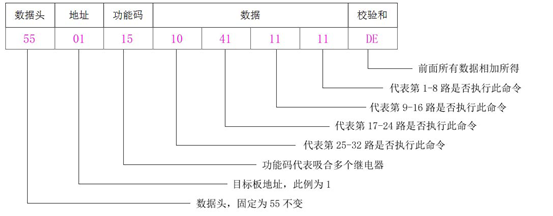

发送：55 01 15 10 41 11 11 DE

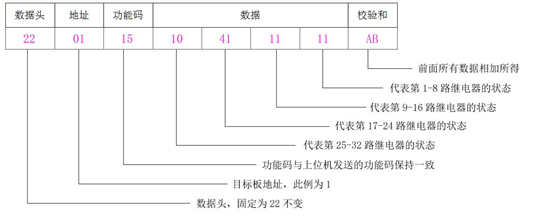

返回：22 01 15 10 41 11 11 AB （此回码指示的是第1、5、9、13、17、23、29路吸合，其余所有路断开的状态）

功能码16：使多个继电器状态发生改变，可以是连续的几个继电器也可以是间隔不连续的几个继电器

“1”代表执行，“0”代表不执行，从右向左依次代表第1路、第2路······

举例说明：在所有继电器全部断开状态下，用户想设置第1-15路组翻转，那么首先产生一个二进制数字为“111111111111111”将这个二进制数据转换为16进制即为“7FFF”将这个16进制数字分为两部分，分别为“7F”和“FF”（其中“7F”代表9-16路，“FF”代表1-8路），生成“55 01 16 00 00 7F FF EA”，即完成这个组翻转命令的设置。

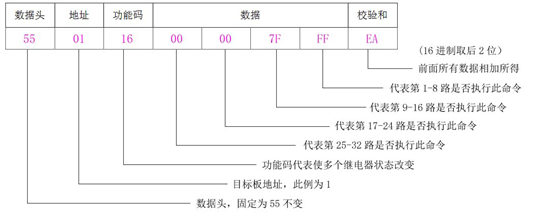

发送：55 01 16 00 00 7F FF EA

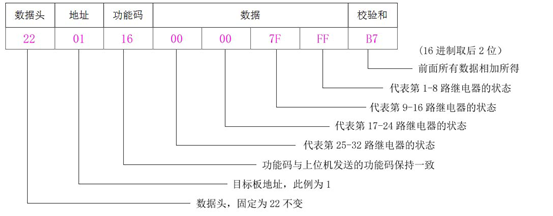

返回：22 01 16 00 00 7F FF B7（此回码指示的是第1-15路吸合，其余所有路断开的状态）

功能码20：使某一路继电器状态发生改变

举例说明：在所有继电器全部断开状态下，翻转地址1第3路继电器

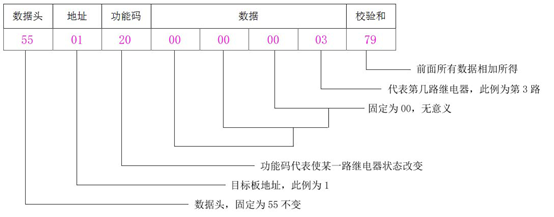

发送：55 01 20 00 00 00 03 79

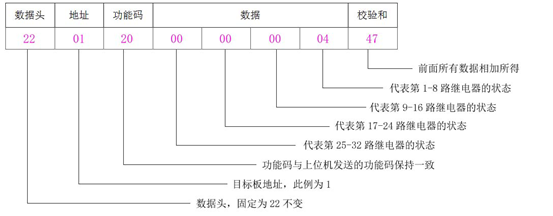

返回：22 01 20 00 00 00 04 47（此回码指示的是第3路吸合，其余所有路断开的状态）

功能码21：使某一路继电器延时一段时间后断开

继电器吸合后延时一段时间再断开

数据1*65536+数据2*256+数据3=延时的时间（单位毫秒）,数据4代表第几路

举例说明：在所有继电器全部断开状态下，用户想要设置第3路延时16秒断开，即16000毫秒（256<16000<65536)，用16000除以256商为62余128，即16000=62*256+128，由此可以看出数据1应为0、数据2应为62、数据3应为128，将数据2和数据3转换为16进制数据分别为“3E”和“80”，生成“55 01 21 00 3E 80 03 38”， 即完成这个延时断开命令的设置。（需注意：执行延时断开命令时，如果继电器原本的状态就是断开，那么继电器要先吸合，延时所设置的时间后再断开）

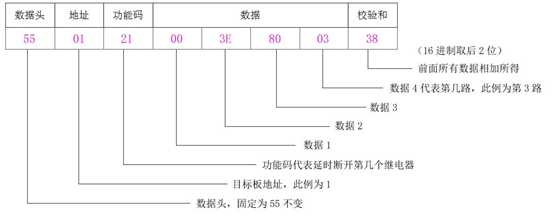

发送：55 01 21 00 3E 80 03 38

返回：22 01 21 00 00 00 04 48    （此回码指示的是第3路吸合，其余所有路断开的状态）

功能码22：使某一路继电器延时一段时间后吸合（继电器断开后延时一段时间再吸合）

数据1*65536+数据2*256+数据3=延时的时间（单位毫秒）,数据4代表第几路

举例说明：在所有继电器全部断开状态下，用户想要设置第7路延时25秒吸合，即25000毫秒（256<25000<65536)，用25000除以256商为97余168，即16000=97*256+168，由此可以看出数据1应为0、数据2应为97、数据3应为168，将数据2和数据3转换为16进制数据分别为“61”和“A8”，生成“55 01 22 00 61 A8 07 88”， 即完成这个延时吸合命令的设置。（需注意：执行延时吸合命令时，如果继电器原本的状态就是吸合，那么继电器要先断开，延时所设置的时间后再吸合）

发送：55 01 22 00 61 A8 07 88

返回：22 01 22 00 00 00 00 45（此回码指示的是所有继电器断开的状态）

说明：不同的功能码配合不同的数据内容代表不同的功能。
并不是所有的继电器板都支持所有的功能码

支持连发无回码指令说明：
0x30-0x3F功能码为指令连发功能码，因为这些功能码没有回码，所以可以连续发送，指令连续发送的目的是为了更快速的发送指令。因为，继电器回码造成了两个指令之间的时间间隔等待，为了避免造成过多的等待时间，避免让客户感觉到继电器板反应迟钝，引入了数据连发指令。

很多情况下，用户不需要查询或知道继电器扳的当前状态，只需要按照自己的要求来打开或者关闭某几路，这个时候使用无回码的连续指令就会很方便快速。

功能码30 、31 、32、 33 、34、 35、 36 、37 、38分别于功能码10、11、12、13、14、15、16、21、22的作用功能对应一致，只是下位机无返回数据。（具体说明参看上述有回码说明）

广播地址说明：
个别情况下，需要快速的打开或者关闭485总线上所有继电器，这个时候使用广播地址245很方便，广播地址的值为245，也就是说，向地址245发送的指令，总线上的每一个地址都会执行，关闭广播地址245的所有继电器，也就关闭的总线上的所有继电器，同样的道理，打开广播地址245的所有的继电器，也就打开了总线上所有的继电器。
