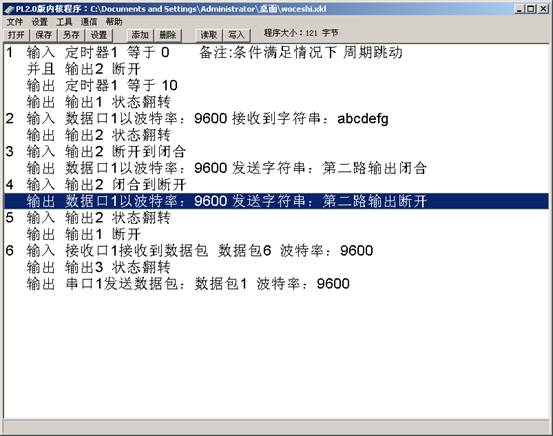

用户界面：上图所示为2.0内核用户编辑界面，上图界面中显示的一共有6个事件，每一个事件设置包含输入和输出两部分，模块检测到输入成立的时候，会执行与这个输入所对应的输出。

各个按键及功能介绍

1、【文件】包括：新建、打开、保存、另存和退出
新建：即新建一个空白文件
打开：与下面的打开按钮功能一致，即打开某一个编辑好的文件
保存：与下面的保存按钮功能一致，即将编辑好的文件保存下来
另存：与下面的另存按钮功能一致，即将文件另存到指定位置
退出：即退出当前界面，也就是关闭当前软件
2、【设置】包括：串口设置、编辑数据包、写入数据包列表、读取数据包列表、通讯地址设置

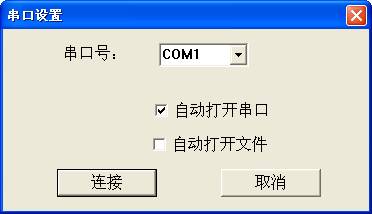

2-1、串口设置：与下面的设置按钮功能一致，即设置串口信息

用户在这里选择正确的串口号，还可以设置是否自动打开串口、是否自动打开文件，单击连接即打开串口

再串口连接的状态下，再设置串口，连接即是关闭串口

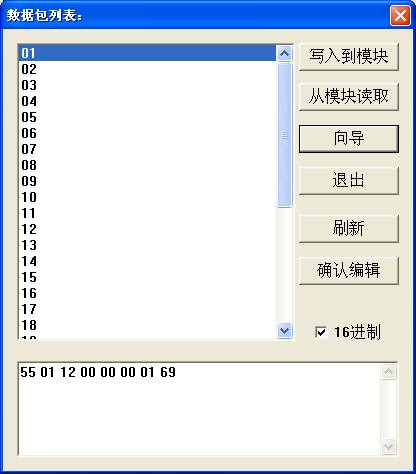

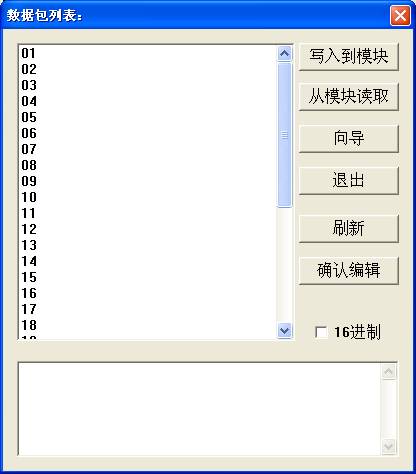

2-2、编辑数据包：根据用户自己的功能需求，编辑数据包
数据包：预先存储在内部存储器中的数据集合，用户可以将数据包作为输入输出参数，比如，接收到数据包1后，输出状态翻转，用户可以用串口调试助手发送这个数据包中的数据，输出翻转。数据包的内容是由用户事先设定好的。

一个数据包列表最多可以编辑32个数据包，每个数据包最大可容纳50个字节，数据包的内容可以是16进制数据、汉字、英文字母、符号或ASC码，也可以是它们的组合，其中一个16进制数据为8个字节、一个汉字2个字节、一个英文字母1个字节、一个符号1个字节、一个ASC码1个字节

：将编辑好的数据包写入到模块存储器内
：将模块存储器内的数据库包读取出来

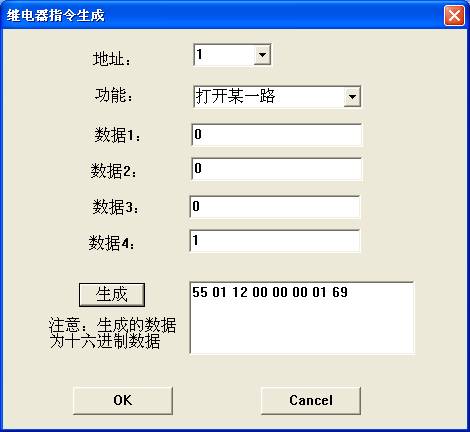

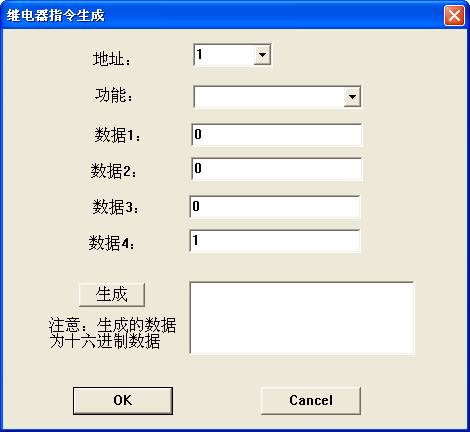

：数据包内容编辑指令向导，为了方便用户控制本公司的智能开关产品，特制作了指令向导，方便用户编辑使用的。

【地址】包含0-255一共256个地址，指示的是所要控制的目标继电器板的板地址

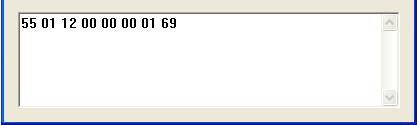

选择目标地址、选择所需功能、根据功能需要正确填写4个数据项，然后单击【生成】按钮，在右侧会出现一个16进制数据

然后单击【OK】按钮，确认

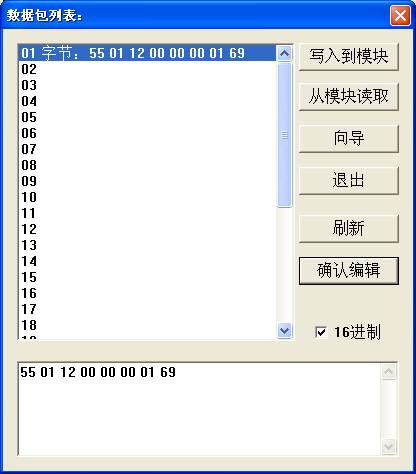

：即【确定】按钮，编辑好指令后，单击确定编辑，即完成一个数据包的编写

：没有任何作用，点击无效
：刷新当前界面

：选择所要编辑的数据包是否为16进制数据

数据包内容的编辑及显示区域，可显示数据包中的内容

指令向导中各功能介绍
【功能】包含：查询、关闭某一路、打开某一路、翻转某一路、命令执行、组断开、组吸合、组翻转、延时断开某一路、延时吸合某一路
1、查询：查询所有继电器的状态，与数据1、数据2、数据3、数据4无关，可以任意填写

2、关闭某一路：数据1、数据2、数据3为默认的0即可，数据4代表要关闭的第几路，比如关闭第1路，数据4即为1，数据1-3均为0

3、打开某一路和翻转某一路与关闭某一路同理设置

4、命令执行：执行某一特定命令，根据用户需要设定。方法如下：
“1”代表吸合，“0”代表断开，从右向左依次代表第1路、第2路······
比如“101010”代表第1路、第3路、第5路断开，第2路、第4路、第6路吸合。先将这个数字转换为16进制数字为“2A”，再转换为十进制数字为“42”，那么将这个十进制的数字“42”填入数据4，生成字符串“55 01 13 00 00 00 2A 93”，确认后即完成这个命令执行的设置
再如，用户想要设置第1、5、8、10、15、16路吸合，其余断开，那么首先设置一个二进制数据即为“1100001010010001”，将这个二进制数据转换为16进制即为“C291”将这个16进制数字分为两部分分别为“C2”和“91”，再将这2部分分别转换为十进制数字为“194”和“145”，将这2个十进制数字填入数据3和数据4，（其中数据3代表9-16路，数据4代表1-8路，而上面所述194代表9-16路、145代表1-8路），生成字符串“55 01 13 00 00 C2 91 BC”，确定后即完成这个命令执行的设置。

5、组断开：“1”代表执行，“0”代表不执行，从右向左依次代表第1路、第2路······比如“01011010”代表第2、4、5、7路执行组断开这一命令，第1、3、6、8路不执行组断开这一命令。
先将这个二进制数字转换成16进制数字为“5A”，再将这个16进制数字“5A”转换成十进制数字为“90”，然后将这个十进制数字填入数据4，生成字符串“55 01 14 00 00 00 5A C4”，确定后即完成这个组断开命令的设置。
再如：用户想设置第2、6、7、9、12、15路组断开，那么首先设置一个二进制数字为“0100100101100010” 将这个二进制数据转换为16进制即为“4962”将这个16进制数字分为两部分分别为“49”和“62”，再将这2部分分别转换为十进制数字为“73”和“98”，将这2个十进制数字填入数据3和数据4，（其中数据3代表9-16路，数据4代表1-8路，而上面所述“73”代表9-16路、“98”代表1-8路），生成字符串“55 01 14 00 00 49 62 15”，确定后即完成这个组断开命令的设置。

6、组吸合和组翻转与组断开同理设置

7、延时断开某一路：继电器吸合后延时一段时间再断开
数据1*65536+数据2*256+数据3=延时的时间（单位毫秒）,数据4代表第几路
比如：数据1为“2”、数据2为“100”、数据3为“200”那么延时的时间即为2*65536+100*256+200=156872毫秒，也就是156.872秒
再如用户想要设置第3路延时16秒断开，即16000毫秒，用16000除以256商62余128，即16000=62*256+128，由此可以看出数据1应为0、数据2应为62、数据3应为128，然后将“0”、“62”、“128”、“3”分别填入数据1、数据2、数据3、数据4，生成字符串“55 01 21 00 3E 80 03 38”， 确定后即完成这个延时断开命令的设置。（需注意：执行延时断开命令时，如果继电器原本的状态就是断开，那么继电器要先吸合下，延时所设置的时间后再断开）

8、延时吸合某一路与延时断开某一路同理设置

2-3、写入数据包列表：将编辑好的数据包列表写入到模块存储器内

2-4、读取数据包列表：将模块存储器内的数据包列表读取出来，显示的界面上

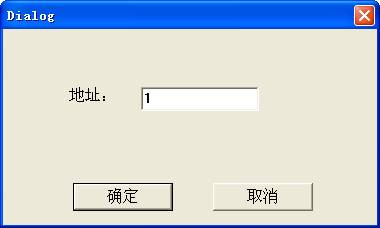

2-5、通讯地址设置：软件设置通讯地址，要与模块拨码开关设置的地址要一致

直接输入目标地址，单击确定，软件上有显示

拨码开关设置地址的方法
拨码开关为2进制设置，拨码开关上的【1,2,3,4】分别代表【1,2,4,8】，比如开关上的【1,2】全为on时，模块的实际地址为3即【1+2】，开关上的【1,3】为on时，模块的实际地址为5即【1+4】，以此类推。

3、【工具】包括：添加、添加到选中项之前、添加到选中项之后、删除、删除全部

3-1、添加：添加信息，包括输入条件和输出结果两部分

（一）输入部分包括：外部输入、输出状态变化、定时器、中间继电器、内部变量、设备上电、接收口1接收到数据包、接收口2接收到数据包、无线遥控器、红外遥控器、时间设定、日期 年 设定、日期 月 设定、日期 日 设定、星期设定、接收到固定字符串、接收到临时数据
各项功能介绍

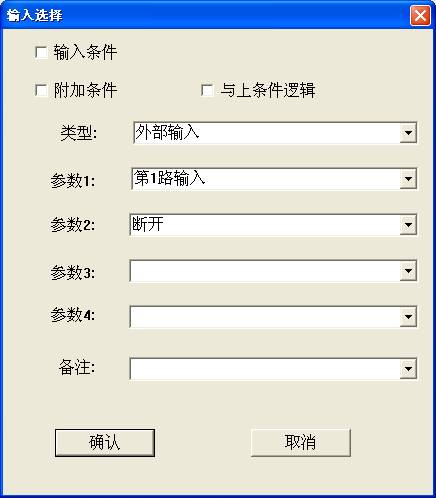

1. 外部输入：用来检测输入部分并将结果作为条件引入。

输入检测是一个无源的开关量输入信号检测，输入检测可以是边沿检测，也可以是持续性的状态检测。输入为持续性的状态检测时，输入条件即为持续的信号，比如把第一路断开作为条件，那么，第一路断开时，这个条件会一直成立，如果以这个条件翻转某一路继电器，那么继电器将会持续翻转（即跳闪不停）一秒钟可翻转一百次（周期10ms）！输入为边沿检测时，只有输入的状态发生改变时（即发生变化的那一时刻），才会发生一次边沿输入信号，比如第一路输入断开到闭合作为条件，第一路输出继电器状态翻转作为结果，那么只有当输入1在断开到闭合的一瞬间第一路继电器才会发生状态翻转。一般情况下建议使用边沿检测！

参数1代表外部输入的第几路输入，参数2代表输入的状态（包括断开、闭合、断开到闭合、闭合到断开、状态翻转）

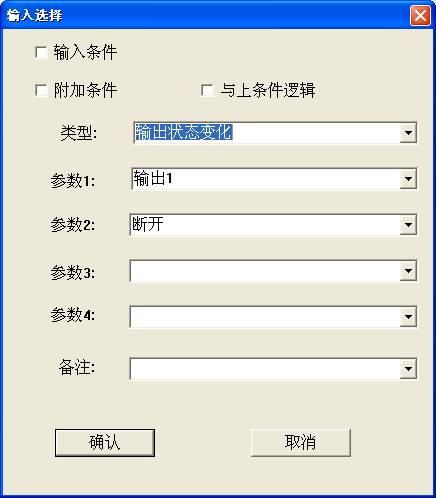

2、输出状态变化：继电器开关量输出，一般是无源的开关量输出。
继电器状态分为【吸合】、【断开】、【翻转】三种，【翻转】就是根据当前的状态切换到与当前的状态相反的状态，吸合便断开，断开便吸合。

参数1代表继电器输出的第几路输出也就是第几路继电器，参数2代表继电器的状态（包括断开、闭合、断开到闭合、闭合到断开、状态翻转）

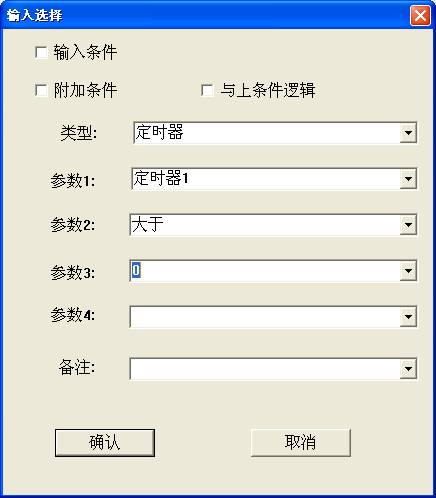

3、定时器：程序内部的定时工具，复位时默认采用单位时间减一定时模式，用户也可以设置为其他模式，如单位时间加一或者维持原来的值不变。
定时器在每个程序轮回的结束进行增加或者减少操作，无特殊说明，定时器每一百分之一秒进行一次加一或者减一操作。如果在本轮回中，有定时器赋值指令，当时就进行了赋值，轮回结束的时候，依然会进行加一或者减一操作

参数1代表第几个定时器，软件最多支持32个定时器，参数2包括大于、小于、等于、大于等于、小于等于、不等于、运行中、单位时间加1、单位时间减1、运行中但因达到边界而停止、停止运行单位时间不变，参数3是对参数2的赋值。

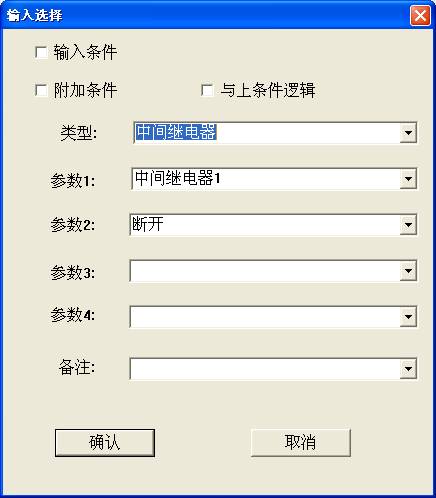

4、中间继电器：设备内部虚拟的一个开关量，一般用作标志来使用，用户可以像操作输出继电器一样操作中间继电器，只是没有实际的输出。

参数1代表第几个中间继电器，软件最多支持32个中间继电器，参数2代表中间继电器的输出状态（包括断开、闭合、断开到闭合、闭合到断开、状态翻转）

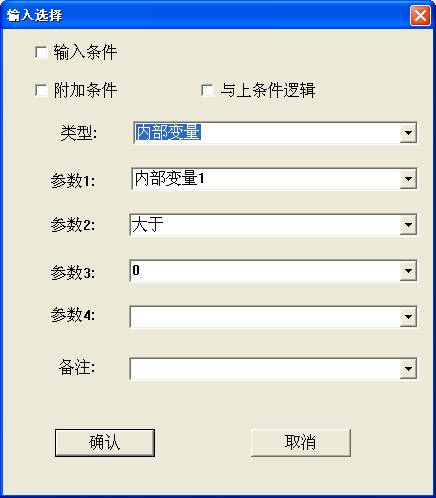

5、内部变量：32位的整数，正数。用户可以采用内部变量进行四则混和运算（此运算主要用于添加输出），内部变量的典型应用，做计数器，检测到外部输入边沿后，内部变量加一，最终变量的大小就是脉冲的个数。

参数1代表第几个内部变量，软件最多支持32个内部变量，参数2代表对内部变量的运算规则，包括（大于、小于、等于、大于等于、小于等于、不等于、允许改变值、不允许改变值、因其它值变为目标值），参数3是对参数2的赋值

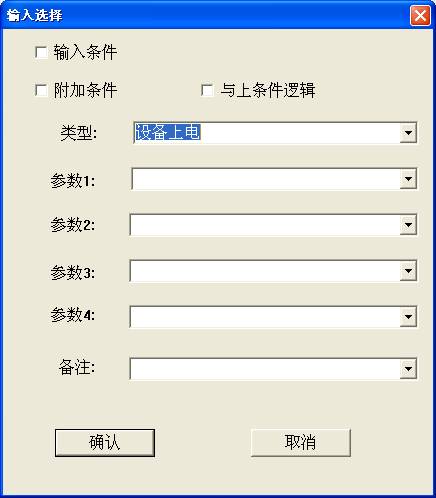

6、设备上电：给设备供电，参数1、2、3、4没有任何意义

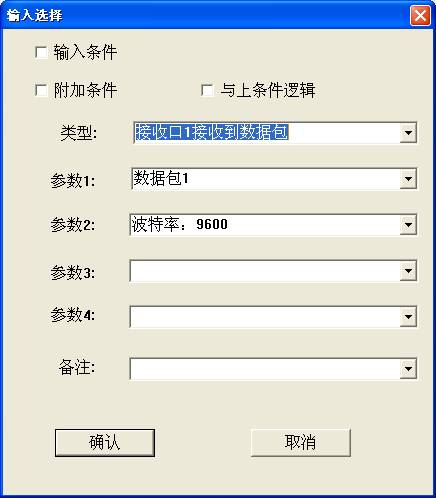

7、接收到数据包：分为接收口1接收到数据包和接收口2接收到数据包，根据模块实际情况选择，模块只有1个通讯接口的则为接收口1接收，模块有2个接收口的要分清楚是哪个口接收，一般情况下模块有串口和485口的，串口为数据口1也就是接收口1,485口为数据口2，模块有网口和485口的，网口为数据口1,485口为数据口2

数据包：预先存储在内部存储器中的数据集合，可以通过软件编辑写入或者读出，数据包的编写方法请参看上面所介绍的编辑数据包的方法

参数1代表哪一个数据包，软件最多支持32个数据包，参数2代表波特率，本单位产品波特率都为固定的“9600”

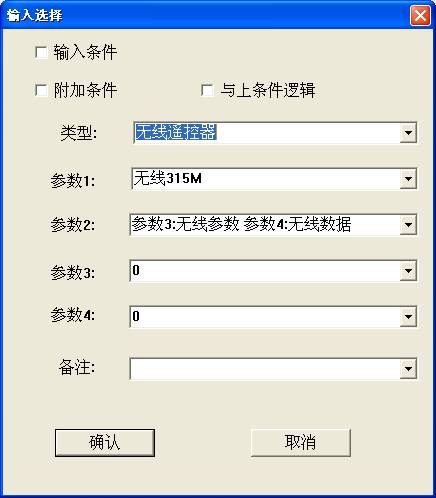

8、无线遥控器：此功能只适用于本单位支持315M无线遥控器控制的可编程继电器模块

参数1代表遥控器的参数类型，本单位产品目前只支持315M无线设备，不支持433M，参数2为自动弹出，参数3和参数4为遥控器的参数，光标放到参数3的位置，按下遥控器，会自动弹出遥控器的参数，单击确定即可

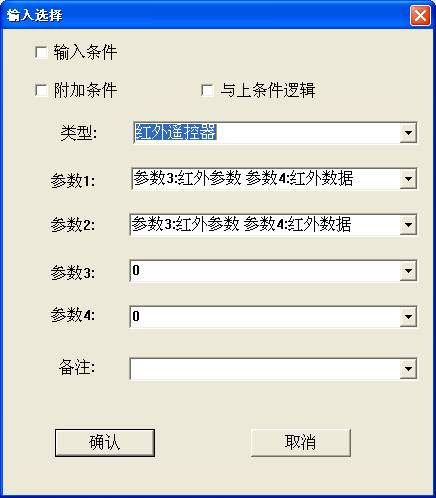

9、红外遥控器：此功能只适用于本单位支持红外遥控器控制的可编程继电器模块，使用方法和无线遥控器控制方法一致，在此不做过多说明

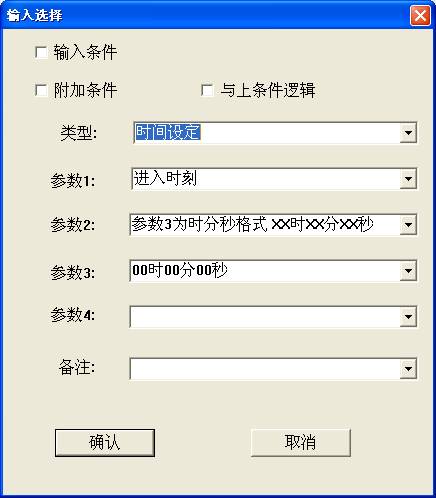

10、时间设定：需要硬件配套有时钟模块。根据当前的时间，作出相应的判断。

参数1是对所设置的时间的说明，包括（进入时刻、退出时刻、大于、小于、等于、大于等于、小于等于、不等于），参数2是所设置的时间格式说明，参数3是所要设置的时间

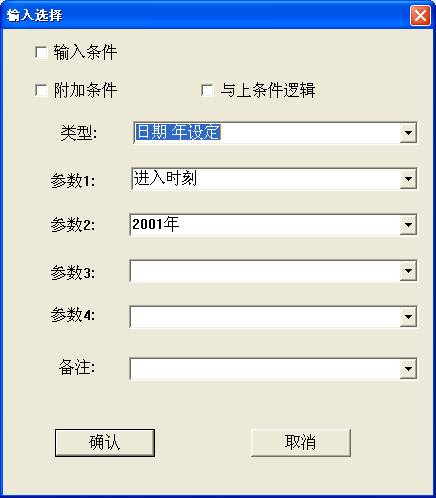

11、日期 年 设定：需要硬件配套有时钟模块。根据当前的时间，作出相应的判断。

参数1是对所设置的时间的说明，包括（进入时刻、退出时刻、大于、小于、等于、大于等于、小于等于、不等于），参数2是所要设置的年份，模块最多支持设置到2035年

12、【日期 月 设定】和【日期 日 设定】与【日期 年 设定】方法一致，此处不做过多说明

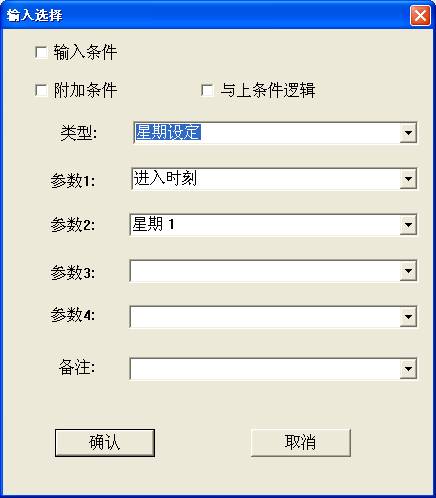

13、星期设定：需要硬件配套有时钟模块。根据当前的时间，作出相应的判断。

参数1是对所设置的星期的说明，包括（进入时刻、退出时刻、大于、小于、等于、大于等于、小于等于、不等于），参数2是所要设置的星期，包括（星期1、2、3、4、5、6、7、周一到周日、周一到周六、周一到周五、周一三五、周二四六、周六日）

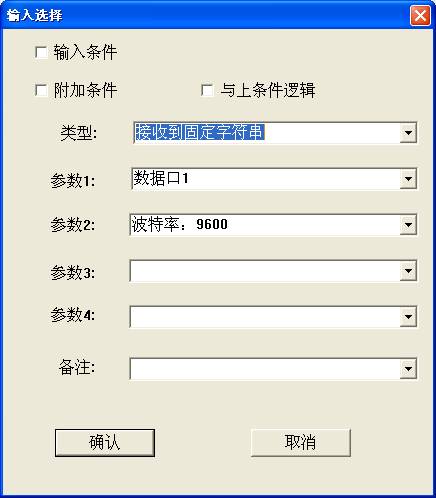

14、接收固定字符串：指接收到某一串字符串，字符串可以是中文英文或者数字符号或者任意符号的组合

参数1为接收字符串的数据口，根据继电器模块的实际情况正确选择，关于数据口的说明请参看上面所述的“接收数据包”里面的说明，参数2代表波特率，本单位产品波特率固定为“9600”，数据3代表所接收的字符串的内容，字符串的内容根据用户需要自行编写

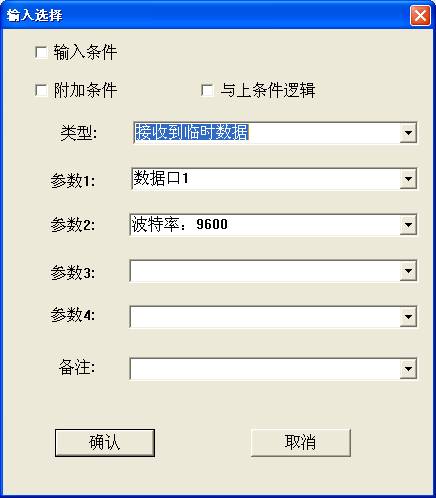

15、接收到临时数据：以二进制的方式接收到数据，用户可以自己编辑模块接收到某几个字节的数据作为输入触发条件。

参数1为接收临时数据的数据口，根据继电器模块的实际情况正确选择，关于数据口的说明请参看上面所述的“接收数据包”里面的说明，参数2代表波特率，本单位产品波特率固定为“9600”，数据3代表所接收的临时数据内容，数据的内容根据用户需要自行编写

（二）输出部分包括：输出状态变化、定时器、中间继电器、内部变量、串口1发送数据包、串口2发送数据包、无线发射、红外发射、批量操作内部资源、发送固定字符串，发送固定数据、操作联机开关量输出设备、操作联机Modbus设备
各项功能介绍：

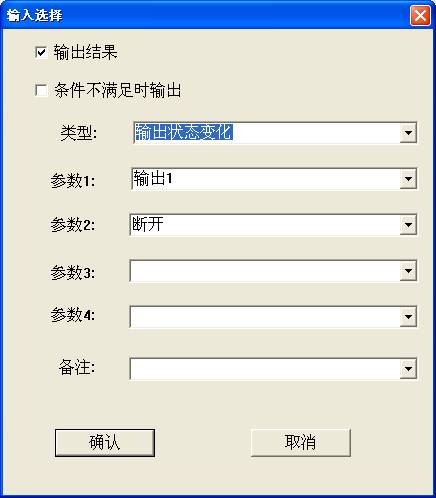

1、输出状态变化：继电器开关量输出，一般是无缘的开关量输出。
继电器状态分为【吸合】、【断开】、【翻转】三种，【翻转】就是根据当前的状态切换到与当前的状态相反的状态，吸合便断开，断开便吸合。

参数1代表第几路继电器输出，参数2代表继电器输出的状态，包括（断开、闭合、状态翻转、状态改变使能、状态改变不使能）
状态改变使能就是使状态改变成为可能，状态改变不使能就是状态改变不可能，此设置可避免误操作，软件默认设置为状态改变使能

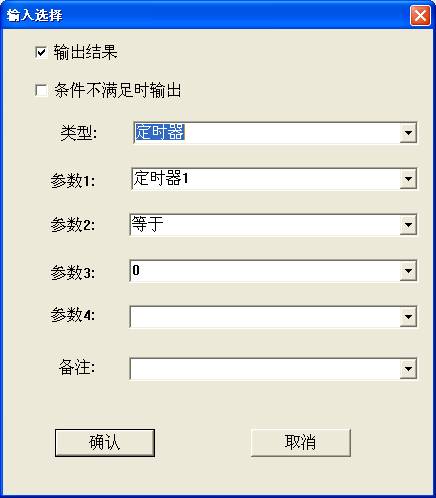

2、定时器：程序内部的定时工具，复位时默认采用单位时间减一定时模式，用户也可以设置为其他模式，如单位时间加一或者维持原来的值不变。
定时器在每个程序轮回的结束进行增加或者减少操作，无特殊说明，定时器每一百分之一秒进行一次加一或者减一操作。如果在本轮回中，有定时器赋值指令，当时就进行了赋值，轮回结束的时候，依然会进行加一或者减一操作

参数1代表第几个定时器，软件最多支持32个定时器，参数2包括等于、单位时间加1、单位时间减1、停止定时，参数3是对参数2的赋值。

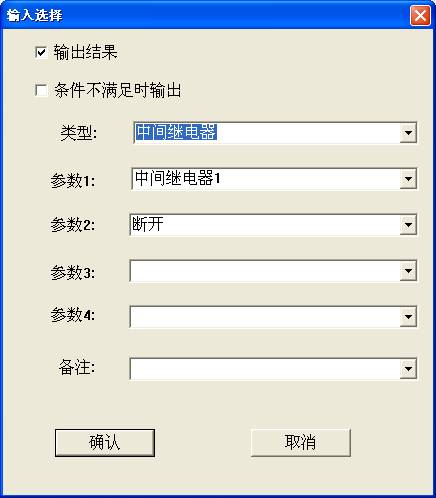

3、中间继电器：设备内部虚拟的一个开关量，一般用作标志来使用，用户可以像操作输出继电器一样操作中间继电器，只是没有实际的输出。

参数1代表第几路中间继电器输出，参数2代表中间继电器输出的状态，包括（断开、闭合、状态翻转、状态改变使能、状态改变不使能）

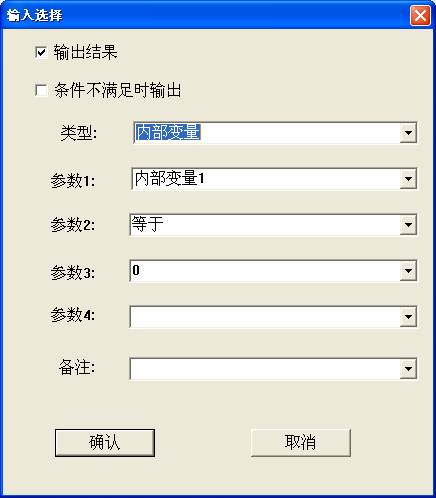

4、内部变量：32位的整数，正数。用户可以采用内部变量进行四则混和运算，内部变量的典型应用，做计数器，检测到外部输入边沿后，内部变量加一，最终变量的大小就是脉冲的个数。

参数1代表第几个内部变量，软件最多支持32个内部变量，参数2代表对内部变量的运算规则，包括（等于、允许改变值、不允许改变值、加上某值、减去某值、乘以某值、除以某值），参数3是对参数2的赋值

5、发送数据包

参数1代表哪一个数据包，软件最多支持32个数据包，参数2代表波特率，本单位产品波特率都为固定的“9600”，关于数据包和数据包的编写方法上面已有介绍，此处不重复说明

6、【无线发射】与【红外发射】，目前本单位的继电器模块暂不支持此功能

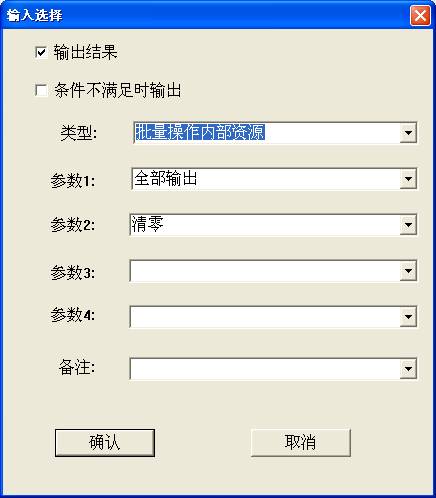

7、批量操作内部资源

参数1代表哪些内部资源，包括（全部输出、全部中间继电器、全部定时器、全部内部变量），参数2代表对这些内部资源的操作说明，包括（清零、赋值为参数3），参数3只有对这些内部资源赋值时才有意义。

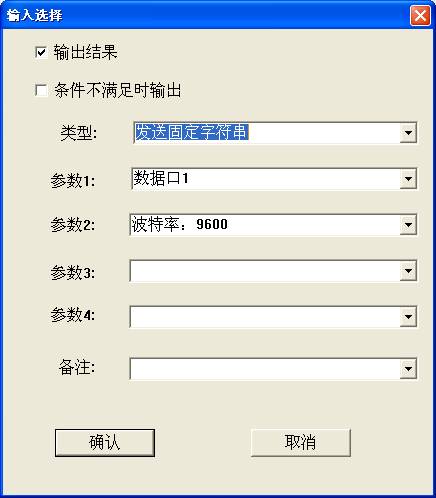

8、发送固定字符串：输出结果可以是发送固定字符串，发送的字符串可以是16进制数据、中文、英文或者任意字符：

参数1为发送字符串的数据口，根据继电器模块的实际情况正确选择，关于数据口的说明请参看上面所述的“接收数据包”里面的说明，参数2代表波特率，本单位产品波特率固定为“9600”，数据3代表所发送的字符串的内容，字符串的内容根据用户需要自行编写

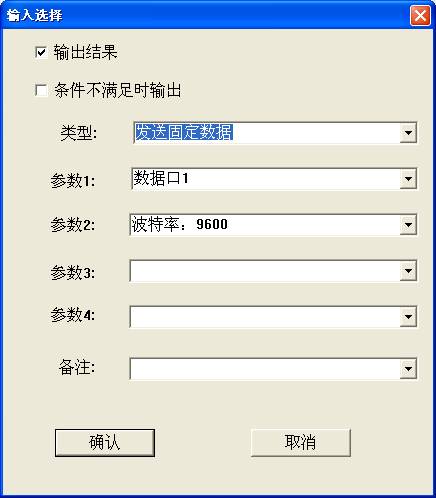

9、发送固定数据：固定数据为16进制数据

参数1为发送固定数据的数据口，根据继电器模块的实际情况正确选择，关于数据口的说明请参看上面所述的“接收数据包”里面的说明，参数2代表波特率，本单位产品波特率固定为“9600”，数据3代表所发送的固定数据内容，数据的内容根据用户需要自行编写

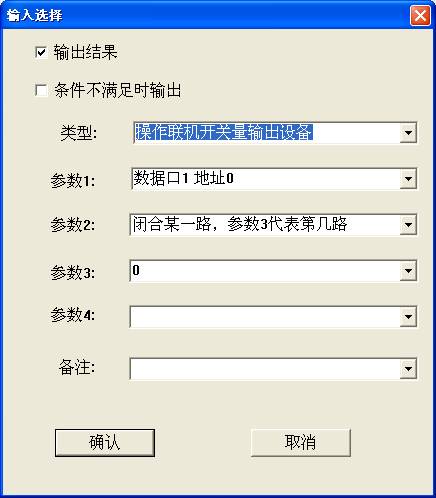

10、操作联机开关量输出设备：指的是操作本公司继电器配套模块，也就是普通的继电器模块，扩展输出口。

参数1代表所要操作的哪个数据口哪个地址，包括2个数据口，每个数据口0-99个地址，参数2代表对联机设备的具体操作，包括闭合某一路、断开某一路、翻转某一路（此时参数3代表第几路）、命令执行（此时参数3代表新状态）、组断开、组吸合、组翻转（此时参数3代表哪几路）、闭合所有、断开所有（参数3无意义）、功能码：0---功能码：200
（功能码的具体含义请查看“继电器板通信协议”，0-200个功能码中有一部分功能码是没有意义的）

【10-1】、命令执行参数3的设置：执行某一特定命令，根据用户需要设定。方法如下：
“1”代表吸合，“0”代表断开，从右向左依次代表第1路、第2路······
比如“101010”代表第1路、第3路、第5路断开，第2路、第4路、第6路吸合。先将这个数字转换为16进制数字为“2A”，再转换为十进制数字为“42”，那么将这个十进制的数字“42”填入数据3，确认后即完成这个命令执行的设置
再如，用户想要设置第1、5、8、10、15、16路吸合，其余断开，那么首先设置一个二进制数据即为“1100001010010001”，将这个二进制数据转换为16进制即为“C291”将这个16进制数字转换为十进制数字为“49809”，将这个十进制数字填入数据3，确定后即完成这个命令执行的设置。
【10-2】、组断开参数3的设置：“1”代表执行，“0”代表不执行，从右向左依次代表第1路、第2路······比如“01011010”代表第2、4、5、7路执行组断开这一命令，第1、3、6、8路不执行组断开这一命令。
先将这个二进制数字转换成16进制数字为“5A”，再将这个16进制数字“5A”转换成十进制数字为“90”，然后将这个十进制数字填入数据3，确定后即完成这个组断开命令的设置。
再如：用户想设置第2、6、7、9、12、15路组断开，那么首先设置一个二进制数字为“0100100101100010” 将这个二进制数据转换为16进制即为“4962”将这个16进制数字转换为十进制数字为“18786”，将这个十进制数字填入数据3，确定后即完成这个组断开命令的设置。

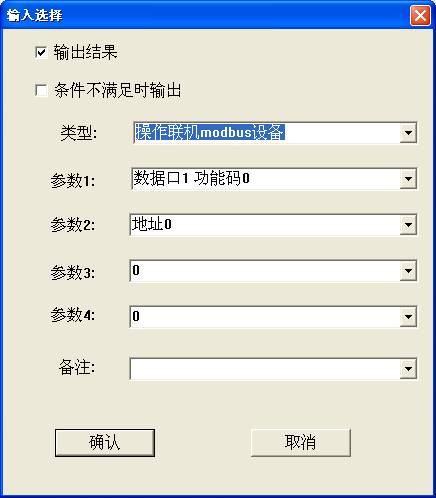

11、操作联机Modbus设备：指的是支持modbus的联机设备。命令格式为rtu格式，波特率9600，发送出的联机modbus指令是八个字节，依次是地址1字节，功能码1字节，寄存器地址2字节，寄存器值2字节。使用此功能时，用户需要确保发送的指令是合法的，本模块没有自带合法性检查，只是帮助做出了CRC16校验。

参数1代表所要操作的哪个数据口哪个功能码，包括2个数据口，每个数据口0-99个功能码，参数2代表联机Modbus设备的地址，包括0-253个地址
（功能码的具体含义请查看“继电器板通信协议”，0-200个功能码中有一部分功能码是没有意义的）
3-2、添加到选中项之前：是指将信息添加到所选中的那一项的之前一项
3-3、添加到选中项之后：是指将信息添加到所选中的那一项的之后一项
3-4、删除：删除所选中的信息
3-5、删除全部：删除当前界面所显示的全部信息

4、【通信】包括：读取全部、写入全部、校准时间、读取模块时间

4-1、读取全部：将模块存储器内部的信息读取出来，页面上显示
4-2、写入全部：将编辑好的信息全部写入到模块存储器内部
4-3、校准时间：针对带时钟的模块，也称对时，即将模块时钟上的时间和电脑时间进行校准，使其一致
4-4、读取模块时间：同样针对于带时钟的模块，读取模块时钟显示的当前时间
本软件最多支持编写3000个字节的程序内容，软件上有显示程序的大小
编辑前，编辑部分程序信息后
