16路继电器控制软件V6-V7.3使用说明





首先要下载相应的控制软件: V6 V7.2 V7.3 VC++软件及源代码 V7.2英文版 V7.21点动版

  1. 连接好硬件设备；
  2. 打开上位机控制软件，出现下图所示界面：

3.选择正确的串口号（串口号根据电脑实际显示为准，以下以COM1为例）
4.选择正确的模块地址（模块地址根据拨码开关设置，以下以地址1为例）

拨码开关为2进制设置，拨码开关上的【1,2,3,4】分别代表【1,2,4,8】，比如开关上的【1,2】全为on时，模块的实际地址为3即【1+2】，开关上的【1,3】为on时，模块的实际地址为5即【1+4】，以此类推。

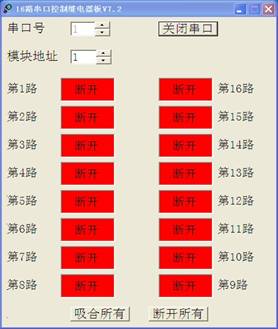

5.单击打开串口按钮出现下图所示界面：

6.单击某一路的按钮，打开或关闭某一路

继电器断开状态，单击后继电器吸合
继电器吸合状态，单击后继电器断开

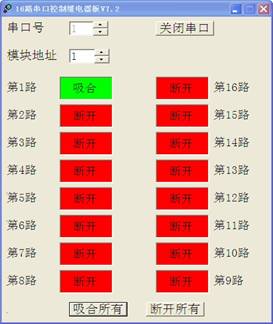

吸合第一路时的状态
7.还可以点击吸合所有，断开所有按钮，打开或关闭所有继电器

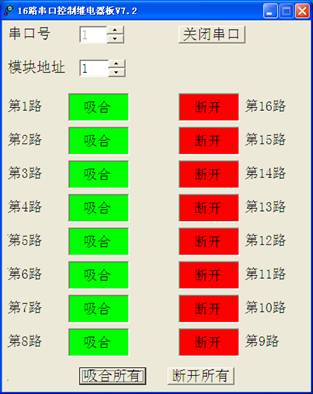

吸合所有继电器时的状态（以8路继电器为例）
8.用户还可以更改每一路的名称：

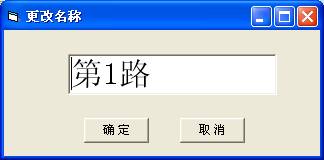

单击第一路标签，出现下图所示界面：

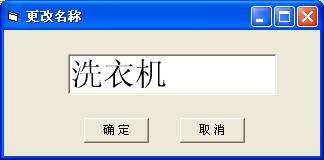

直接更改名称即可，比如将“第1路”改为“洗衣机”如图：

单击【确定】，更改即完成。

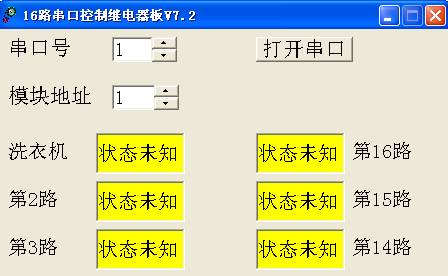

软件上“第1路”的位置就改为“洗衣机”了
