16路网络时间485接口使用说明书
一、产品实物图
二、功能介绍
1、模块尺寸：155mm*165mm，安装孔尺寸：147mm*155mm，
安装孔直径3.5mm
2、供电电源：默认DC12V1A
3、触点容量：AC270V10A，DC30V10A
4、出厂默认IP地址【192.168.1.110】用户可根据自己实际情况更改，端口【6000】
5、输出指示：16个继电器的输出有16个输出指示灯，随时看到继电器的当前状态
6、通信协议：采用信科电子协议通信，RJ45网络通讯接口，波特率9600，8个数据位，一个停止位，无校验位。每个数据帧包含8个字节。双向传送数据，数据中含有校验和字节，若数据校验和出错，数据将被丢弃，从而彻底避免因为干扰带来的误动作，确保稳定。(具体说明请参看继电器板通信协议说明）
三、模块连接图示说明

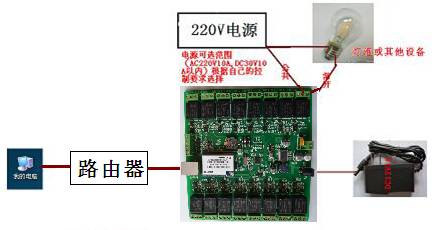

图一 模块连接图示
四、继电器接法简要说明
如果把继电器简单的当作开关使用时，可以按下图所示方法接线即可（下图以灯泡为示例）！
继电器动作时电路公共触点和常开触点导通，灯泡就亮了。切记绝对禁止继电器的三个端子上同时接火线和零线！！！为保证人身安全绝对禁止带电操作！！！

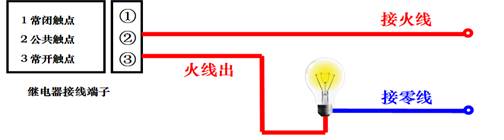

图二 继电器接法示意图

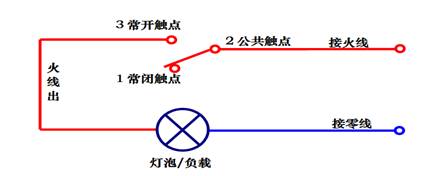

图三 继电器接法电路原理图
五、控制方法
1.网络控制
首先要下载相应的控制软件 （网络版软件下载）
如上图（图一）所示，连接好硬件设备；
控制方法查看16路网络控制软件使用方法 ，
外网控制需要做端口映射，端口映射方法、安卓版手机软件下载及说明
***如模块无法连接，可能是IP地址不匹配，可以对模块重新设置，方法详见“新版本网络模块IP地址更改方法”
2.485口控制
首先要下载相应的控制软件 （16路软件下载）
如上图所示，连接好硬件设备；
控制方法查看16路控制软件使用方法
3.用户还可以选择使用开关控制软件来控制设备，设置时间信息时要使用综合控制软件操作（使用网口或485-1口连接电脑设置）。综合控制软件下载及说明，也可以使用2.0内核软件编辑时间信息
还可以使用脱机版时间控制软件设置时间信息（485-1口设置），脱机版时间控制软件下载及说明
六、编程方法
通过485-1口连接电脑进行编程设置，使用2.0内核软件编辑。2.0内核编程软件下载及说明
