485八路大继电器模块说明书

软件下载

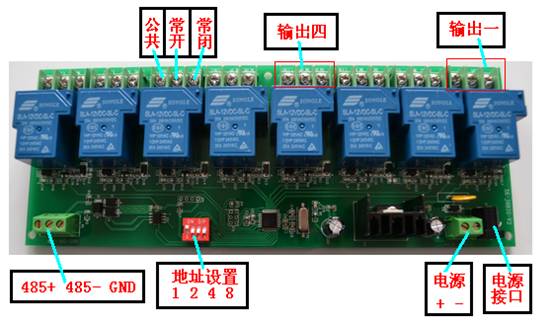

一、产品实物图

二、功能介绍
1、模块尺寸：225mm*86mm*27mm，安装孔尺寸：219mm*76mm，
安装孔直径3.5mm
2、供电电源：默认DC12V1A
3、触点容量：AC270V30A，DC30V30A
4、输出指示：八个继电器的输出有八个输出指示灯，随时看到继电器的当前状态
5、通信协议：采用信科电子协议通信，485通讯接口，波特率9600，8个数据位，一个停止位，无校验位。每个数据帧包含8个字节。双向传送数据，数据中含有校验和字节，若数据校验和出错，数据将被丢弃，从而彻底避免因为干扰带来的误动作，确保稳定。(具体说明请参看继电器板通信协议说明）
三、模块连接图示说明

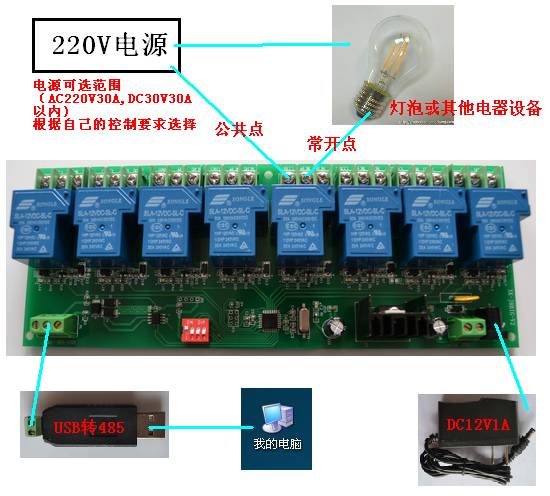

图一 模块连接图示
四、继电器接法简要说明

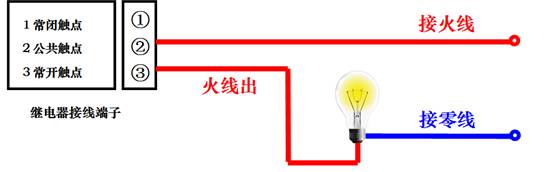

如果把继电器简单的当作开关使用时，可以按下图所示方法接线即可（下图以灯泡为示例）！
继电器动作时电路公共触点和常开触点导通，灯泡就亮了。切记绝对禁止继电器的三个端子上同时接火线和零线！！！为保证人身安全绝对禁止带电操作！！！

图二 继电器接法示意图

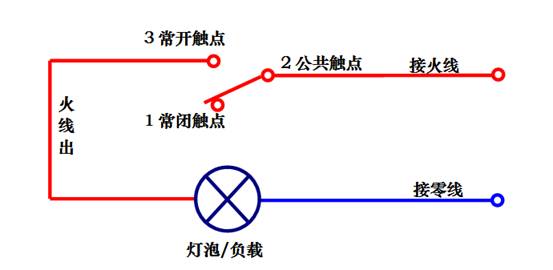

图三 继电器接法电路原理图
五、控制方法

首先要下载相应的控制软件 （软件下载）

如上图（图一）所示，连接好硬件设备；

控制方法查看16路控制软件使用方法 ，拨码开关地址设置点击查看 拨码开关设置
