485四进四出继电器模块说明书

软件下载

一、产品实物图

二、功能介绍
1、模块尺寸：128mm*86mm*30mm，安装孔尺寸：118mm*78mm，安装孔直径3.5mm
2、供电电源：默认DC12V1A
3、触点容量：AC270V10A，DC30V10A
4、输入指示：4个开关量输入端有4个输入指示灯，随时看到输入端的状态
5、输出指示：四个继电器的输出有四个输出指示灯，随时看到继电器的当前状态
6、通信协议：采用信科电子协议通信，485通讯接口，波特率9600，8个数据位，一个停止位，无校验位。每个数据帧包含8个字节。双向传送数据，数据中含有校验和字节，若数据校验和出错，数据将被丢弃，从而彻底避免因为干扰带来的误动作，确保稳定。(具体说明请参看继电器板通信协议说明）
三、模块连接图示说明

四、继电器接法简要说明
如果把继电器简单的当作开关使用时，可以按下图所示方法接线即可（下图以灯泡为示例）！
继电器动作时电路公共触点和常开触点导通，灯泡就亮了。切记绝对禁止继电器的三个端子上同时接火线和零线！！！为保证人身安全绝对禁止带电操作！！！

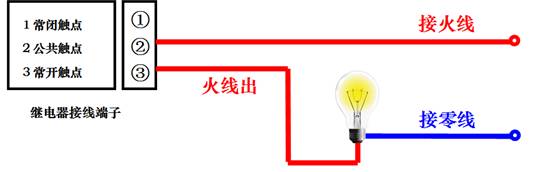

图二 继电器接法示意图

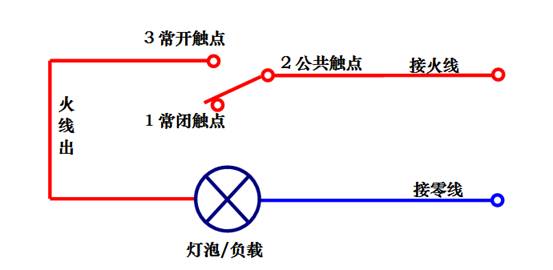

图三 继电器接法电路原理图
五、工作模式设定
拨码开关设置：
1，手动不能控制输出状态，电脑可实时查询当前的输入、输出状态。电脑可控制输出状态（6，7全为off)。
2，手动和电脑同时控制继电器的输出，电脑可实时查询输入输出状态(6为on，7为off）。
3，手动控制输出状态，带自锁，电脑端只是查询（6为off，7为on）。
4，手动控制输出状态，不带自锁，电脑端只是查询（6,7全为on）。
六、控制方法

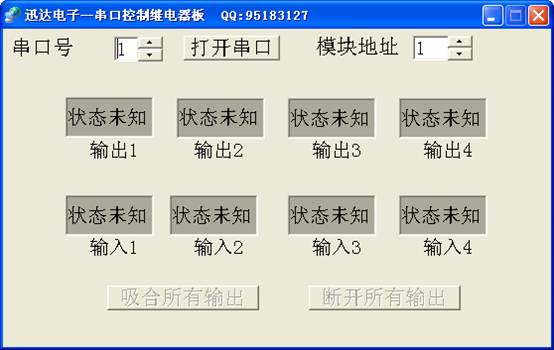

首先要下载相应的控制软件

4.拨码开关为2进制设置，拨码开关上的【1,2,3,4，5】分别代表【1,2,4,8，16】，比如开关上的【1,2】全为on时，模块的实际地址为3即【1+2】，开关上的【1,3】为on时，模块的实际地址为5即【1+4】，以此类推。

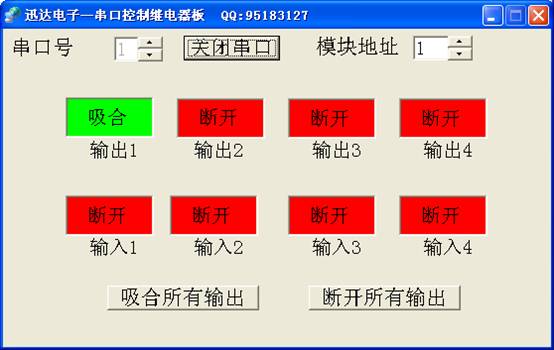

 继电器断开状态，单击后继电器吸合

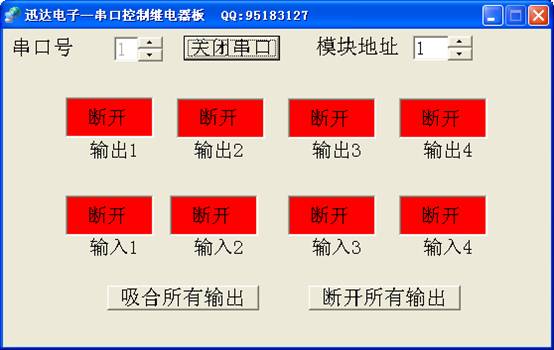

继电器吸合状态，单击后继电器断开

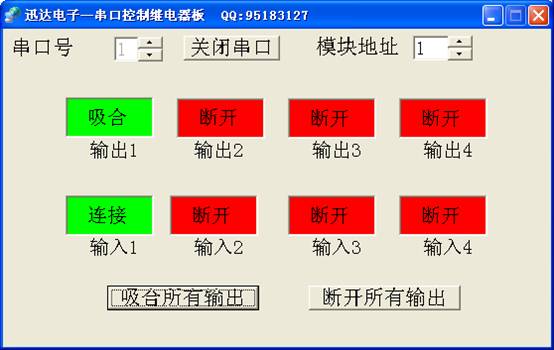

吸合第一路时的状态
7.还可以点击吸合所有输出，断开所有输出按钮，打开或关闭所有继电器

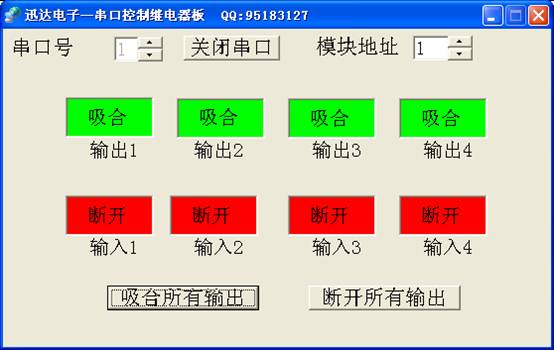

吸合所有继电器时的状态
8.用户还可以通过输入端来控制输出
手动连接输入1，控制输出1闭合，如下图：

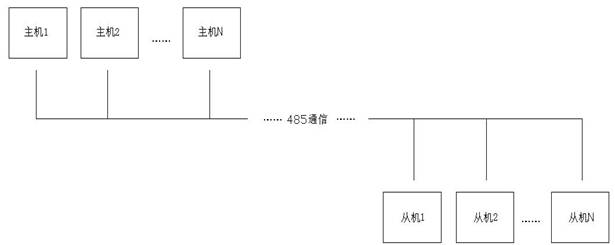

主机从机配合使用说明：

本模块的输入为无源的开关量输入，输出为无源的开关量输出。同一个模块即可设置为主机也可设置为从机。拨码开关上最后一位8是设置主机从机的，8为on位置时模块为主机，8为off时模块为从机，每一组配套使用的主机和从机的模块地址应对应一致。
第一个主机的四个输入与第一个从机的四个输出相对应，第一个从机的四个输入与第一个主机的四个输出相对应，同理第N个主机的四个输入和四个输出对应第N个从机的四个输出和四个输入。每一个输入都与其对应的输出同步。
实际应用中可以用来减少布线。一个485信号线上可以传输上百组开关量（双向的），不会相互串扰。
举个例子：我要控制远处的10个开关，一般的方法为，把这10个开关的线引过来，但是这样做布线的工程量很大，这时使用本模块，中间布一根485线（最远距离300米）。本地开关接模块上，远处开关接在输出上。这样远处的开关就和本地的开关同步了。
如何确定远处的开关动作：远处的开关动作后，通过任何一种方式（辅助触点）将开关量同步回本地的继电器输出就可以了。
